三丰Mitutoyo台式投影仪PH-A14

三丰Mitutoyo台式投影仪PH-A14- 详细介绍:

三丰Mitutoyo台式投影仪PH-A14

特点
• 采用水平光学系统得台式投影仪。
• 适于螺纹间距测量——工件旋转时,图像不会产生毛边或扭曲。
• 日光屏显示正像*。(*倒像:PH-14A)。
• 直径为356mm 的投影屏幕带有十字交叉细线参考线,易于校正。
• 1' 或0.01º 数显角度测量(PH-3515F)。
• 载重工件台和光栅尺配合使用,确保快速、高精度测量。
• 内置XY 计数器(PH-3515F)。

技术参数
投影图像: 正像 (倒像: PH-14A)
投影屏幕 (可选)
• 有效直径: 356mm (14")
• 屏幕材料: 精细磨砂玻璃
• 屏幕旋转: ±360°、微调和夹紧
• 角度分度值: 数显计数器 (LED)*
分辨率: 1' 或 0.01° (可转换)
范围: ±370°
ABS/INC 模式转换、调零
[* 游标尺 (分度值: 1'): PH-14A]
• 参考线: 十字交叉细线
投影镜头: 10X [(172-184) (172-011: PH-14A)]
可选:5X, 20X, 50X, 100X
(20X, 50X, 100X: PH-14A)
放大精度
• 轮廓照明: ±0.1% 以下
• 表面照明: ±0.15% 以下
最大工件高度: 参见投影能力(H) 以下
轮廓照明
• 光源: 卤素灯泡 (24V, 150W)
• 光学系统: 远心系统
• 功能: 2-step 高/低亮度转换、
吸热光片、冷却风扇
表面照明
• 光源: 卤素灯泡 (24V, 150W)
(24V, 150W: PH-14A)
• 光学系统: 垂直照明
• 功能: 可调冷凝镜片、
2-step 高/低亮度转换、
吸热光片、冷却风扇
调焦: 手动调焦
分辨率: 0.001mm 或 .0001"/0.001mm
( 使用KA 计数器选件: PH-14A)
电源: 100 - 240V AC, 50/60Hz
重量: 152kg (140kg: PH-14A)

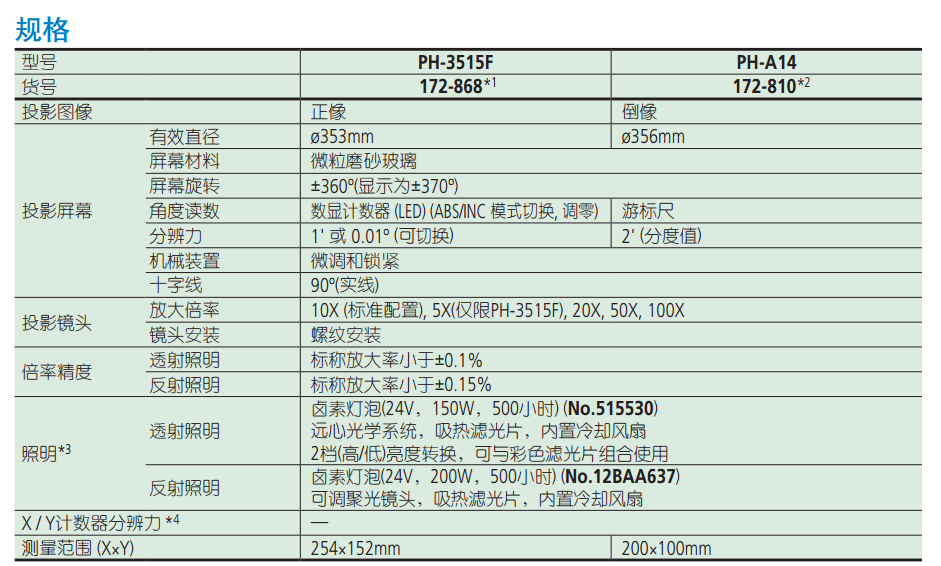

三丰卧式投影仪PH-A14规格

型号 PH-3515F PH-A14
货号 172-868*1 172-810*2
投影图像 正像 倒立倒像
投影屏幕 有效直径 ø353mm ø356mm
屏幕材料 磨砂玻璃
屏幕旋转 ±360º(显示为±370º)
角度读数 数显计数器 (LED) (ABS/INC 模式切换, 调零) 游标尺
分辨力 1' 或 0.01º (可切换) 2' (分度值
机械装置 微调和锁紧
十字线 90º(实线)
投影镜头 放大倍率 10X (标准配置), 5X(仅限PH-3515F), 20X, 50X, 100X
镜头安装 螺纹安装
倍率精度 透射照明 标称放大率小于±0.1%
反射照明 标称放大率小于±0.15%
照明*3 透射照明

卤素灯泡(24V,150W,500小时) (No.515530)

远心光学系统,吸热滤光片,内置冷却风扇

2档(高/低)亮度转换,可与彩色滤光片组合使用

反射照明

卤素灯泡(24V,200W,500小时) (No.12BAA637)

可调聚光镜头,吸热滤光片,内置冷却风扇

X / Y计数器分辨力 *4
测量范围 (X×Y) 254×152mm 200×100mm
