三丰投影仪PJ-A3010F-200 货号：302-701*

三丰投影仪PJ-A3010F-200 货号：302-701*

三丰投影仪PJ-A3010F-200 货号：302-701*

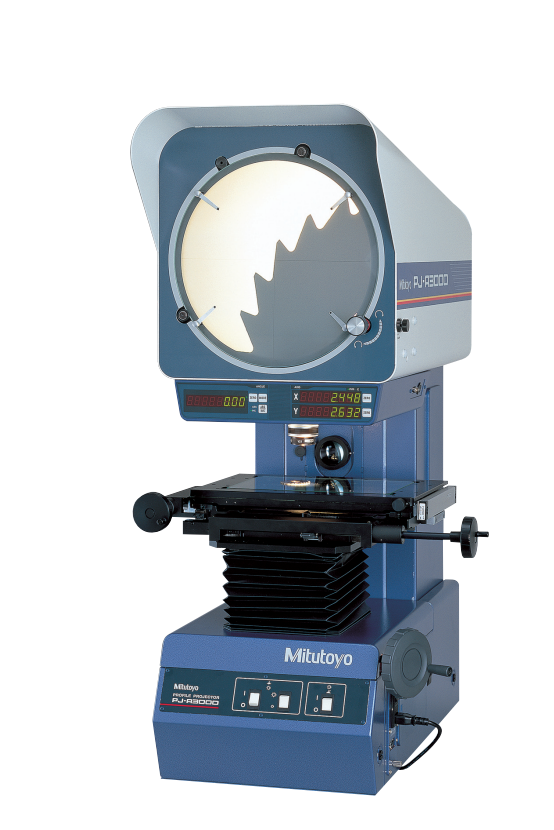

三丰投影仪PJ-A3010F-200投影仪

能高效测量、检查和观测微小工件

PJ-A3000 系列 302 系列 — 投影仪

• 每个型号的产品都有数显计数器和数显读数 的测角投影屏幕，以便于长度和角度测量。

• 在方便阅读的位置装有内置计数器，提高可 操作性。

• 大手轮便于对工作台进行高度调节以获得最 佳照明条件。

• 与 2D 数据处理器 (选件) QM-Data200 结合 使用可提供多种不同的尺寸测量方法。

技术参数
投影图像: 倒像
投影屏幕
• 有效直径: 315mm （12.4"）
• 屏幕材料: 精细磨砂玻璃
• 屏幕旋转: ±360°、微调和夹紧
• 角度分度值: 数显计数器 （LED）
分辨率: 1＇ 或 0.01°（可转换）
范围: ±370°
ABS/INC 模式转换、调零
• 参考线: 十字交叉细线
投影镜头: 10X （172-202）
可选：20X, 50X, 100X
放大精度
• 轮廓照明: ±0.1% 以下
• 表面照明: ±0.15% 以下
最大工件高度: 参见投影能力（H） 以下轮廓照明
• 光源: 卤素灯泡 （24V, 150W）
• 光学系统: 远心系统
• 功能: 2-step 高／低亮度转换、吸热光片、冷却风扇
表面照明
• 光源: 卤素灯泡 （24V, 150W）
• 光学系统: 可调聚光镜垂直照明
• 功能: 吸热光片、冷却风扇
调焦: 手动调焦
分辨率: 0.001mm 或 .0001"/0.001mm
（.00005"/0.001mm：数显微分头）
电源: 100 - 240V AC, 50/60Hz
重量: 105kg - 140kg

 选件
172-203: 20X 投影镜头组
172-204: 50X 投影镜头
172-207: 100X 投影镜头
172-229: 10X 镜头的斜面照明反光镜
172-230: 20X 镜头的斜面照明反光镜
172-116: 标准刻度尺 （50mm）
172-117: 标准刻度尺 （2"）
172-118: 读数尺 （200mm）
172-161: 读数尺 （300mm）
172-119: 读数尺 （8"）
172-162: 读数尺 （12"）
932105: 罩面图套装
172-160-2: 绿色滤光片 （用于 PJ-A3000, -50 型号）
172-160-3: 绿色滤光片 （用于 -100, -150, -200 型号）
512305: 卤素灯泡 （24V, 150W）
965012: 用于角度显示输出的SPC 电缆 （2m）
固定和工作台附件（见363 页）
176-106: 旋转工作台 （有效直径：66mm）
172-196: 旋转工作台 （有效直径：100mm）
172-198: 带有微调旋钮的旋转台 （有效直径：100mm）
176-105: 旋转工作台（最大工件直径：70mm）
172-197: 旋转工作台（最大工件直径： 80mm）
176-107: 带夹钳的支架
172-378: 带夹钳的V 型块 （最大工件直径：25mm）
999678: 固定装置适配器

三丰投影仪PJ-A3010F-200规格：

* 在订单号后面加以下后缀对交流电缆进行标记 ：A 适于 UL/CSA、-1D 适于 CEE、-1DC 适于 CCC、-1E 适于 BS、

-1K 适于 KC、C 或无后缀表示 PSE。
