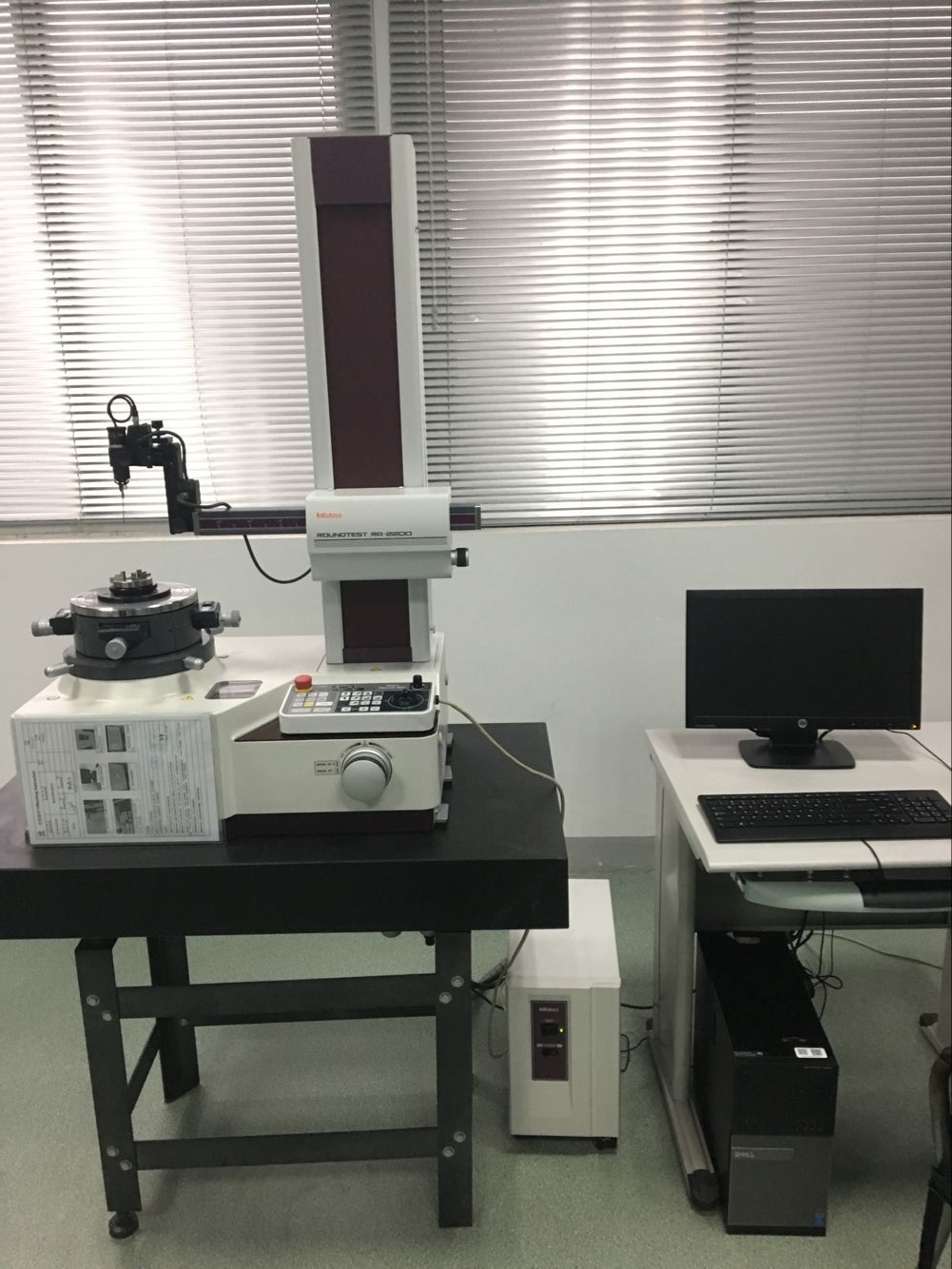

三丰Mitutoyo圆度测量仪RA-2200DH 可免费试样

三丰Mitutoyo圆度测量仪RA-2200DH 可免费试样- 详细介绍:

三丰Mitutoyo圆度测量仪RA-2200DH 可免费试样

三丰RA-2200AS / DS / AH / DH圆度仪圆柱度仪
211 系列 — 圆度/ 圆柱度形状测量仪
三丰Mitutoyo圆度测量仪RA-2200DH 可免费试样特点:
RA-2200 提供高精度、高速度、高性能的圆度测量。可对工件进行全自动的或带数字调整台(DAT)的人工调心、调水平。调心、调水平以往是一项难度大、精度要求高的工作,使用RA-2200 则变得非常简单,不必经过特殊培训就可成功操作,总体测量时间大为缩短。RA-2200 配上功能强大的数据分析软件ROUNDPAK 就配置齐全了,该软件只需鼠标控制图标即可轻松操作,使测量的功能更强大,操作更简便。

•安全装置作为标准特性提供。 检出器装置内配有碰撞感应功能(在垂 直方向时)防止Z方向上破坏性碰撞的发 生。另外,还配有超限防预功能,当检 出器位移超出其范围时,将停止系统的 运行。

•装有定位传感器, 能进行高精度重复 测量。 X轴驱动装置内有三丰公司光栅尺,可直 接探测驱动装置的位置。它保证了对重 复测量来说至关重要的高精度定位。

精度高、易使用的旋转工作台旋转工作台径向、轴向的旋转精度均极高,不仅可高精度测量圆度和圆柱度,还可高精度测量平面度。

•操作简便的高精度转台 径向的旋转精度要高于0.02+3.5H/10000µm, 而在轴向精度达到0.02+3.5X/10000µm。 不仅保证圆度或圆柱度的高精度测量 而且还能保证平面度的高精度测量。 RA-2200AS/AH 采用具有自动调心和调水 平功能,这样操作者无需进行手动调心 和调水平操作。此外,RA-2200DS/DH型 号的指导系统作为标准特性,帮助未经 培训的操作者简单顺利地进行调心和调 水平操作。

•连续的内径/外径测量能实现更高生 产率。 无需改变检出器移动方向,就能连续追 踪工件的内径和外径*1。 *1: 内径高达 ø50mm。

•滑动检出器支架作为标准件配备。 检出器支架内包含一个滑动机构。能够 通过单击测量深孔厚壁工件,标准检出 器很难实现。为了便于测量,接触点的 位置要高于工件,然后再把检出器支架 调低。另外,使用连 续内径/外径测量功 能,可轻松测量内/ 外径。

该系列的顶级型号为RA-2200AS / AH:配置的自动调心、调水平旋转工作台(A.A.T.) 免除了人工调心、调水平之苦。
RA-2200DS / DH:旋转工作台内置导向系统(D.A.T.),使人工调心、调水平的操作变得简便、顺利。

连续测量,效率提高可不必改变测头的移动方向而连续测量一个工件的外、内径。* 内径最大可测50 mm.

独特的设计允许系统升级更换、调整探测装置后,系统可升级至CNC 操作型 (升级应由三丰技师负责)

测量表面粗糙度(表面粗糙度测量装置选件) 符合相关国际标准的表面粗糙度检测器可安装在圆度计的位置上,形成多传感器系统,既可测量表面的几何圆度 / 圆柱度,又可测量其粗糙度。

三丰Mitutoyo圆度测量仪RA-2200DH 可免费试样-技术参数

型号 RA-2200AS RA-2200DS RA-2200AH RA-2200DH
旋转工作台 旋转精度 (JIS B 7451-1997) 径向 (0.02+3.5H/10000)µm H: 为测量高度 (mm)
轴向 (0.02+3.5X/10000)µm X: 到旋转工作台轴的距离 (mm)
旋转速度 2, 4, 6, 10 rpm
工作台有效直径 ø 235mm ø 200mm ø 235mm ø 200mm
调心/ 调水平 A.A.T D.A.T A.A.T D.A.T
调心范围 ±3mm ±5mm ±3mm ±5mm
调水平范围 ±1º
台面最大承重 30kg
最大测量直径 ø 300mm
最大工件直径 ø 580mm
垂直移动 (Z轴立柱) 移动直线度 (λc2.5) 0.10µm/100mm 0.15µm/300mm 0.10µm/100mm 0.25µm/500mm
与转台轴平行度(母线要素基准 0.7µm/30a0mm 1.2µm/500mm
定位速度 最大: 50mm/s (测量时: 0.5,1.0, 2.0, 5.0 mm/s)
最大检测高度 测量外径时 300mm 500mm
测量内径时 300mm 500mm
最大检测深度 (使用标准测杆时) ø 32×85mm (深度), ø7×50mm (深度)
X轴 直线度 (λc2.5) 0.7µm/150mm
与转台轴垂直度 (母线要素基准) 1.0µm/150mm
移动范围 175mm (–25mm - +150mm 转台中心)
移动速度 最大: 30mm/s (测量时: 0.5, 1.0, 2.0, 5.0 mm/s)
检出器 测力 约 10 - 50mN, 1 - 5 级
标准测杆, 材质 ø1.6mm 硬质合金
范围 标准 ±400µm/±40µm/±4µm
跟踪 ±5mm
其他 带IN/OUT切换功能、测力切换功能(5级切换)、测头角度指示 (±45º), Z轴方向冲击探测功能、带滑动式检出器(3姿势规格)
其他 电源 100-240VAC
气压 0.39MPa
空气消耗量 (标准状态) 30L/min 标准状态 (80L/min 以上气源)
本体重量 180kg 200kg

*1 :测量高度小于 20mm 的工件则需使用辅助工作台选件。
