三丰Mitutoyo圆度圆柱形状测量仪RA-H5200AH

分享到：

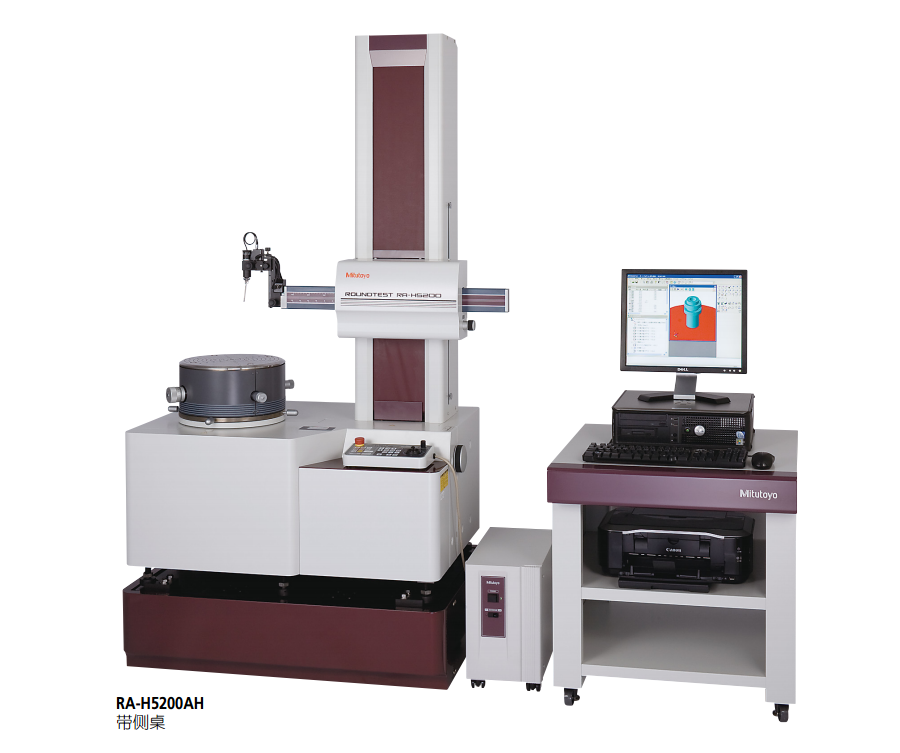

三丰Mitutoyo圆度圆柱形状测量仪RA-H5200AH

三丰Mitutoyo圆度圆柱形状测量仪RA-H5200AH

Roundtest

三丰Mitutoyo圆度圆柱形状测量仪RA-H5200AH实现高效调心调水平与高精度测量相结合三丰公司秉承持续创新向客户提供最新技术体验的理念。因此保留对产品的技术规格进行变更的权利。规格如有变更，恕不另行通知。

Roundtest (圆度、圆柱形状测量仪) RA-H5200

211 系列 — 圆度 / 圆柱度形状测量系统

拥有自动调心/调水平功能的高性能自动型，其精度达到世界最高水平。

三丰Mitutoyo圆度圆柱形状测量仪RA-H5200AH 特点：

• 采用带有高刚性空气轴承的转台，达到行业领先的旋转精度 (0.02+3.5H/10000)µm。

• 高速自动调心/调水平功能有助于大大减少设置所需的时间。

• 分析程序(ROUNDPAK)采用Windows操作系统，提供用户友好界面，而且通过使用鼠标和图标选择可轻松进行操作。

• 这是一个全自动型号，自零件程序调用、调心/调水平、测量、计算至打印的各个环节均能自动处理。

• 无需改变检出器的位置，就能连续测量内/外径。 (内径高达 ø50mm)

• 转台的自动定位功能，可在转台转动及滑动部/柱移动的同时自动进行测量。

• X轴追踪测量功能扩大了测量范围。当圆度/圆柱度位移或滑动部/立柱移动获得的锥度太大时，使用此功能。 (追踪测量范围: 5mm)

• 增强了结合工作台旋转和直线运动的螺旋式测量功能。可在一个测量周期内进行多个剖面测量，并可加载圆柱度或平面度数据作为一个连续的数据集。

• 高级图形分析如功率谱图可用。

• 检出器支架内包含一个滑动机构。能够通过单触测量深孔厚壁工件，标准检出器很难实现。为了便于测量，接触点的位置要高于工件，然后再把检出器支架调低。另外，使用连续内径/外径测量功能，可轻松测量内/外径。

三丰Mitutoyo圆度圆柱形状测量仪RA-H5200AH规格：

型号			RA-H5200AS	RA-H5200AH
旋转工作台	旋转精度 (JIS B 7451-1997	径向	(0.02+3.5H/10000)µm H: 为测量高度 (mm)
		轴向	(0.02+3.5X/10000)µm X: 到旋转工作台轴的距离 (mm)
	旋转速度		2, 4, 6, 10rpm (自动定心: 20rpm)
	工作台有效直径		ø300mm
	调心范围		±5mm
	调水平范围		±1º
	台面最大承重		80kg (自动定心: 65kg)
	最大测量直径		ø400mm
	最大工件直径		ø680mm
垂直移动	移动直线度 (λc2.5)	窄范围	0.05µm/100mm
		宽范围	0.14µm/350mm	0.2µm/550mm
	与转台轴平行度(母线要素基准)		0.2µm/350mm	0.32µm/550mm
	水平移动(从工作台上部)		350mm	550mm
	定位速度		最大: 60mm/s (测量时: 0.5, 1, 2, 5mm/s)
	最大检测高度		350mm	550mm
	最大检测深度 (使用标准测头)		ø32×85mm (深度) ø7×50mm (深度)
X轴	直线度 (λc2.5)		0.4µm/200mm
	与转台轴垂直度 (母线要素基准		0.5µm/200mm
	移动范围		225mm (–25mm ~ +200mm 从旋转中心)
	定位速度		最大: 50mm/s (测量时: 0.5, 1, 2, 5mm/s
检出器	测力		约 10 - 50mN, 1 - 5 级
	标准测杆, 材质		ø1.6mm 硬质合金
	范围	标准	±400µm/±40µm/±4µm
		追踪	±5mm
	其他		带IN/OUT切换功能、测力切换功能(5级切换)、测杆角度指示 (±45º), Z轴方向冲击探测功能、带滑动式检出器(3姿势规格
其他	气压		0.39MPa
	空气消耗量 (标准状态)		45L/min (120L/min 以上气源)
	重量	测量主体	650kg	670kg
		防震台架	170kg
