苏州万濠反像数字式测量投影仪CJ-3020A

型      号: CJ-3020A
所属分类:万濠投影仪
品      牌:万濠
报     价: 市场价:¥25,500.00
分享到:

苏州万濠反像数字式测量投影仪CJ-3020A $r$n万濠投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。

苏州万濠反像数字式测量投影仪CJ-3020A- 详细介绍:

苏州万濠反像数字式测量投影仪CJ-3020A

万濠影像测量投影仪系列

万濠高精度数字式投影仪

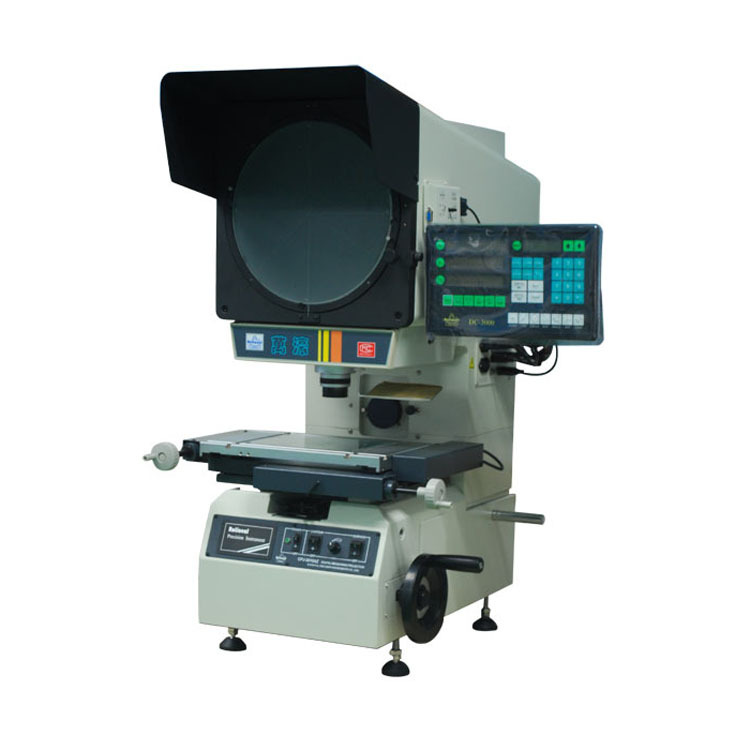

产品图片:

苏州万濠反像数字式测量投影仪CJ-3020A 产品用途
CPJ系列数位元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
苏州万濠反像数字式测量投影仪CJ-3020A 产品特点
CPJ-3000A系列数字式测量投影仪整机质量优良,性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000,数据输出和采样十分方便,使测量更快捷,效率更高。
● 不必因上下颠倒,左区分而烦恼;
● ((3+L/75)可达国外同等仪器精度;
● 升降调焦;
● 专业光学加工工艺,确保成像清晰;
● 工作台采用镀铬工艺,比烤漆的硬度与平面度强很多,确保使用年限长,不易损伤;
● 可选配寻边器(专利产品),实现自动寻遍,寻边器重复精度2μ以内,减少人为误差;
● 采用T型槽工作台,方便各种夹治具的安全,并不受限制;
● 配置了脚踏开光,操作更便捷;
● 可根据客户需求配置软件;
● 防尘性和抗干扰性强;
● 操作维护简便
苏州万濠反像数字式测量投影仪CJ-3020A 技术规格参数

仪器型号 反像型                 CPJ-3020A
工作台 金属台面尺寸(mm) 404*228
玻璃台尺寸(mm) 260*160
X坐标行程(mm) 200
Y坐标行程(mm) 100
Z坐标行程(mm) 100(调焦)
仪器测量精度(μm) 3+L/75(L为被测长度,单位:mm)
X、Y坐标数显分辨力 0.5μm
外形尺寸 长*宽*高(mm) 780*780*1100
仪器重量 单位(kg) 160
投影屏 投影屏尺寸(mm) Ф 312,使用范围 > Ф300(刻有米字线)
投影旋转范围 0~360°
旋转角度数显分辨力 1 ′ 或0.01°
物镜
放大倍数 10X(选) 20X(选) 50X(选) 100X(选)
物方线视场(mm) Ф30 Ф15 Ф6 Ф3
物方工作距离(mm) 77.7 44.3 38.4 25.3
测量最大高度(mm) 90 90 90 90
仪器电源 110V/220V(AC) 50/60Hz
总功率 400W
建议放置台 载重 ≥250kg   尺寸(长*宽*高)800*550*650(mm)
数据处理系统 DC-3000 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度测量 RS-232数据输出
仪器照明 透射与反射照明光源均为24V,150W卤素灯
冷却方式 强制风冷(3轴流风扇)
仪器选配件 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细
