苏州万濠光学投影仪CPJ-3010

型      号: CPJ-3010
所属分类:万濠投影仪
品      牌:万濠
报     价: 市场价:¥16,800.00
分享到:

苏州万濠光学投影仪CPJ-3010数字式测量投影仪结构紧凑,外形简洁美观,经济实用,可靠性好,坐标示值误差可达3+L/75)μm,它能够高效的对工件进行直接测量和比较测量,例如:冲压件、齿轮、螺纹,刀具等。

苏州万濠光学投影仪CPJ-3010- 详细介绍:

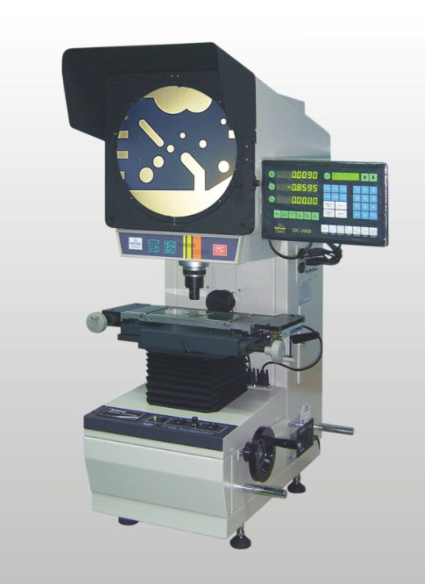

苏州万濠光学投影仪CPJ-3010
苏州万濠光学投影仪CPJ-3010产品用途
CPJ系列数字元测量投影仪是光、机、电一体化的精密高效测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
苏州万濠光学投影仪CPJ-3010产品特点

 CPJ-3000系列(反像型)数字式测量投影仪结构紧凑,外形简洁美观,经济实用,可靠性好,坐标示值误差可达3+L/75)μm,它能够高效的对工件进行直接测量和比较测量,例如:冲压件、齿轮、螺纹,刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
苏州万濠光学投影仪CPJ-3010技术规格参数

仪器型号 反像型                 CPJ-3010
工作台 金属台面尺寸(mm) 260*152
玻璃台尺寸(mm) 125*100
X坐标行程(mm) 75
Y坐标行程(mm) 50
Z坐标行程(mm) 90(调焦)
仪器测量精度(μm) 3+L/50(L为被测长度,单位:mm)
X、Y坐标数显分辨力 0.5μm
外形尺寸 长*宽*高(mm) 770*550*1100
仪器重量 单位(kg) 125
投影屏 投影屏尺寸(mm) Ф 312,使用范围 > Ф300刻有米字线)
投影旋转范围 0~360°
旋转角度数显分辨力 1 ′ 或0.01°
物镜
放大倍数 10X(选) 20X(选) 50X(选) 100X(选)
物方线视场(mm) Ф30 Ф15 Ф6 Ф3
物方工作距离(mm) 77.7 44.3 38.4 25.3
测量最大高度(mm) 80 80 80 80
仪器电源 110V/220V(AC) 50/60Hz
总功率 400W
建议放置台 载重 ≥250kg   尺寸(长*宽*高)800*550*650(mm)
数据处理系统 DC-3000 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度测量 RS-232数据输出
仪器照明 透射与反射照明光源均为24V,150W卤素灯
冷却方式 强制风冷(3轴流风扇)
仪器选配件 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细
