苏州市万濠数字式投影仪CPJ-3007Z- 详细介绍：
苏州市万濠数字式投影仪CPJ-3007Z
万濠投影仪维修
万濠数字式投影仪回收

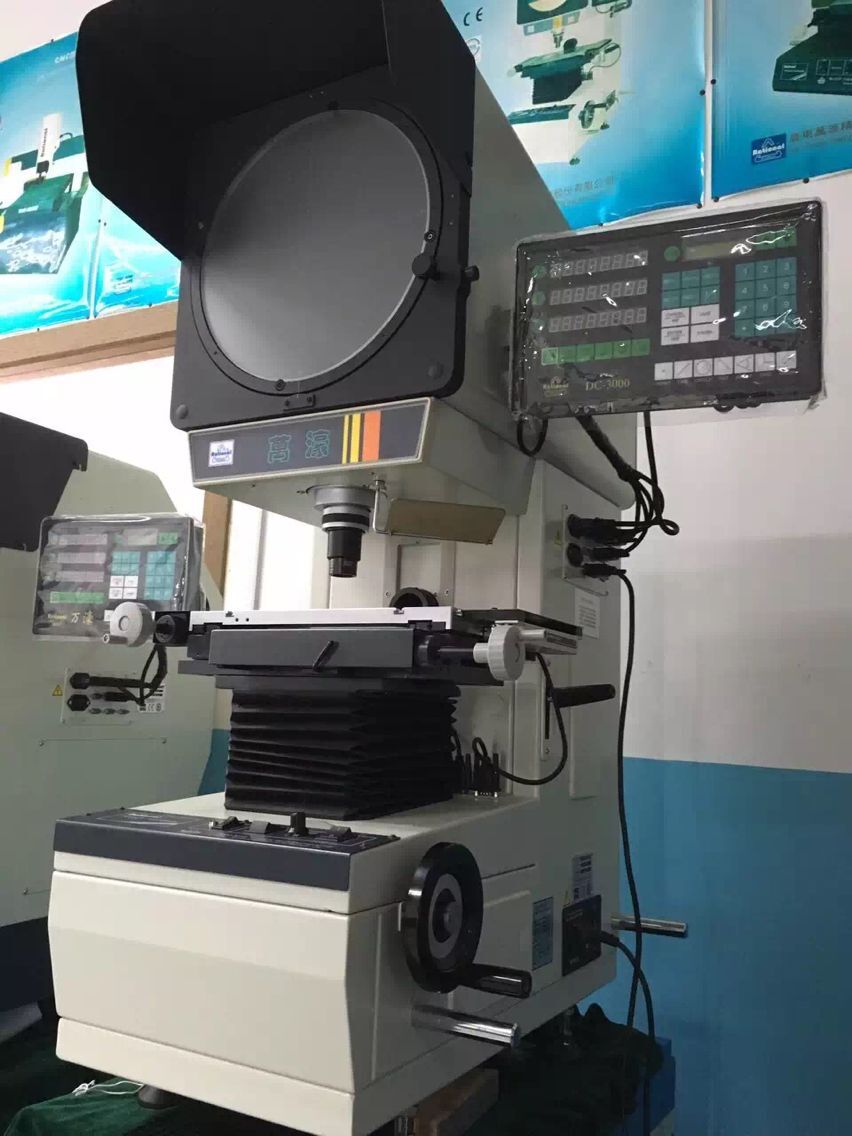

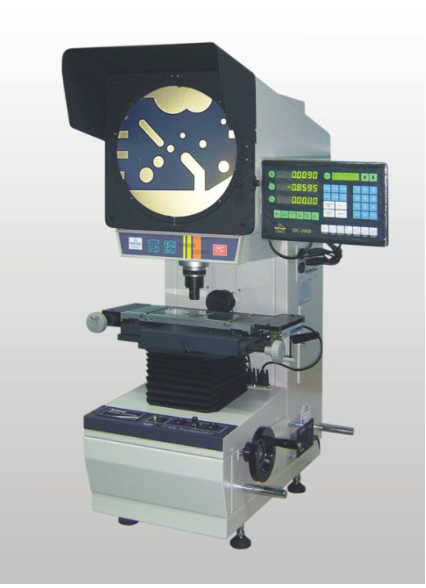

产品图片：
苏州市万濠数字式投影仪CPJ-3007Z产品用途
CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
苏州市万濠数字式投影仪CPJ-3007Z产品特点
CPJ-3000Z系列(正像型)数字式测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，坐标示值误差可达3+L/75）μm,它能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹，刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
苏州市万濠数字式投影仪CPJ-3007Z技术参数
| 技术规格参数 | |||||||||||||||||||||
| 仪器型号 | 正像型 CPJ-3007Z | ||||||||||||||||||||
| 工作台 | 金属台面尺寸(mm) | 260*152 | |||||||||||||||||||
| 玻璃台尺寸(mm) | 125*100 | ||||||||||||||||||||
| X坐标行程(mm) | 75 | ||||||||||||||||||||
| Y坐标行程(mm) | 50 | ||||||||||||||||||||
| Z坐标行程(mm) | 90（调焦） | ||||||||||||||||||||
| 仪器测量精度(μm) | 3+L/75(L为被测长度,单位：mm) | ||||||||||||||||||||
| X、Y坐标数显分辨力 | 0.5μm | ||||||||||||||||||||
| 外形尺寸 | 长*宽*高(mm) 770*550*1100 | ||||||||||||||||||||
| 仪器重量（kg） | 单位(mm) 120 | ||||||||||||||||||||
| 投影屏 | 投影屏尺寸(mm) | Ф 312，使用范围 > Ф300刻有米字线） | |||||||||||||||||||
| 投影旋转范围 | 0~360° | ||||||||||||||||||||
| 旋转角度数显分辨力 | 1 ′ 或0.01° | ||||||||||||||||||||
| 物镜 |
|
||||||||||||||||||||
| 仪器电源 | 110V/220V(AC) 50/60Hz 总功率400W | ||||||||||||||||||||
| 建议放置台 | 载重 ≥250kg 尺寸(长*宽*高)800*550*650(mm) | ||||||||||||||||||||
| 数据处理系统 | DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出 | ||||||||||||||||||||
| 仪器照明 | 透射与反射照明光源均为24V，150W卤素灯 | ||||||||||||||||||||
| 冷却方式 | 强制风冷(3轴流风扇) | ||||||||||||||||||||
| 仪器选配件 | 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细 |
"
