万濠性价比高工业测量投影仪CPJ-3025A- 详细介绍：

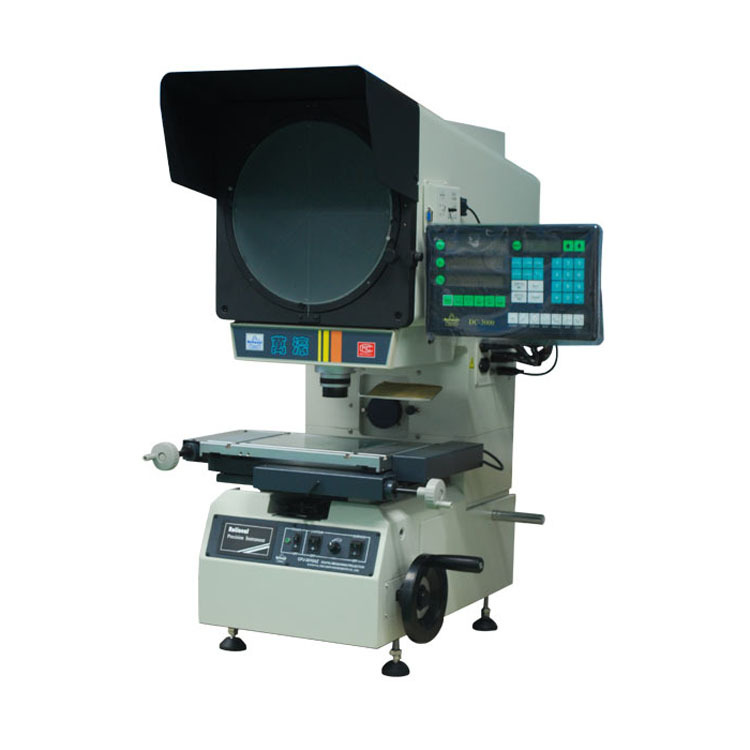

万濠性价比高工业测量投影仪CPJ-3025A
万濠性价比高工业测量投影仪CPJ-3025A产品用途
CPJ系列数位元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
万濠性价比高工业测量投影仪CPJ-3025A产品特点
CPJ-3000A系列数字式测量投影仪整机质量优良，性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000，数据输出和采样十分方便，使测量更快捷，效率更高。
● 不必因上下颠倒，左区分而烦恼
● ((3+L/75)可达国外同等仪器精度
● 升降调焦
● 专业光学加工工艺，确保成像清晰
● 工作台采用镀铬工艺，比烤漆的硬度与平面度强很多，确保使用年限长，不易损伤
● 可选配寻边器（专利产品），实现自动寻遍，寻边器重复精度2μ以内，减少人为误差
● 采用T型槽工作台，方便各种夹治具的安全，并不受限制
● 配置了脚踏开光，操作更便捷
● 可根据客户需求配置软件
● 防尘性和抗干扰性强
● 操作维护简便
万濠性价比高工业测量投影仪CPJ-3025A 技术参数
特点：
CPJ-3000A/AZ系列数字式测量投影仪整机质量优良，性能稳定。仪器配有脚踏开关和多功能数据处理表，数据输出和采样十分方便，使测量更快捷，效率更高。
技术参数：
| 型号 |
反像型 正像型 |
CPJ-3015A CPJ-3015AZ |
CPJ-3020A CPJ-3020AZ |
CPJ-3025A CPJ-3025AZ |
CPJ-3030A CPJ-3030AZ |
CPJ-3040A CPJ-3040AZ |
| X轴坐标行程 (mm) | 150 | 200 | 250 | 300 | 400 | |
| Y轴坐标行程 (mm) | 100 | 100 | 150 | 200 | 300 | |
| 金属台面尺寸 (mm) | 354×228 | 404×228 | 450×280 | 500×330 | 450×350 | |
| 玻璃台面尺寸 (mm) | 210×160 | 260×160 | 306×196 | 350×250 | 606×466 | |
| X、Y轴坐标分辨力 (μm) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 示值误差(mm) |
E1XY=(2.5+L/100) |
|||||
| Z轴坐标行程 (mm) | 100 (调焦) | 100 (调焦) | 100 (调焦) | 100 (调焦) | 100 (调焦) | |
| 仪器重量（kg） | 160 | 160 | 180 | 250 | 250 | |
| 仪器尺寸 (mm) | 780×780×1100 | 810×780×1120 | 810×780×1120 | 900×780×1020 | 1040×780×1120 | |
| 投影屏 | 尺寸 (mm) | Ф 312，使用范围>Ф300（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1' or 0.01° | |||||
| 物镜 | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
| 物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 测量最大高度(mm) | 90 | 90 | 90 | 90 | ||
|
仪器电源: AC 100-240V 50/60Hz，总功率: 400W |
||||||
