万濠电动升降投影仪CPJ-3020DZ- 详细介绍：

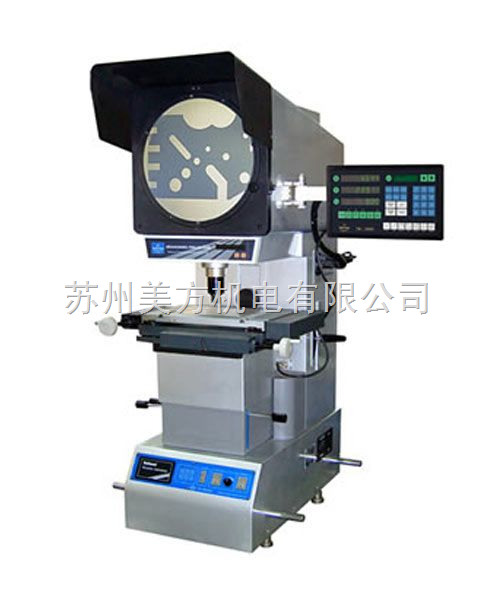

万濠电动升降投影仪CPJ-3020DZ
特点：
CPJ-3000DZ系列数字式测量投影仪Z轴采用步进电机驱动，电动调焦，同时在Z轴增加了计数光栅，可对阶梯零件进行测量，大大的提高了测量效率。另外CPJ-3000DZ系列投影仪投影物镜放大倍率齐全，可配5X物镜，物方视场为60mm客户可根据不同的测量对象选配不同的镜头。
技术参数：
| 型号 | CPJ-3015DZ | CPJ-3020DZ | ||||
| X轴坐标行程 (mm) | 150 | 200 | ||||
| Y轴坐标行程 (mm) | 100 | 100 | ||||
| 金属台面尺寸 (mm) | 354×228 | 404×228 | ||||
| 玻璃台面尺寸(mm) | 210×160 | 260×160 | ||||
| 分辨力(μm) | 0.5 | |||||
| 示值误差 (mm) |
X、Y轴: (2.5+L/100). Z轴: 3.5+L/25 (L为被测物体长度，单位：mm) |
|||||
| Z轴运动速度 (mm/s) | 5、1、 0.01 (3档可调) | |||||
| Z轴坐标行程 (mm) | 100 | |||||
| 仪器重量 (kg) | 150 | |||||
| 外形尺寸 (mm) | 670×570×1250 | |||||
| 投影屏 | 尺寸 (mm) | Ф 312，使用范围>Ф300（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1' or 0.01° | |||||
| 物镜 | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
| 物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 测量最大高度(mm) | 90 | 90 | 90 | 90 | ||
|
仪器电源: AC 100-240V 50/60Hz，总功率: 400W |
||||||
