万濠大量程投影仪CPJ-3040A- 详细介绍：
万濠大量程影像仪CPJ-3040A 苏州万濠投影仪总代理
|
产品特点 |
|

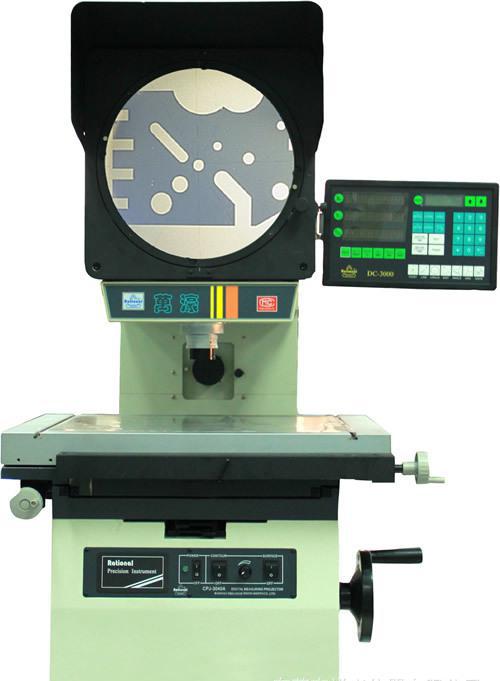

万濠大量程影像仪CPJ-3040A
CPJ-3040A万濠投影仪(反像型)数位式测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，坐标示值误差可达3+L/75)μm,它能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹，*等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
|
|
产品技术参数 |
万濠大量程影像仪CPJ-3040A
仪器型号 反像型 CPJ-3040A万濠投影仪
工作台 金属台面尺寸(mm) 606*466
玻璃台尺寸(mm) 450*350
X坐标行程 400
Y坐标行程 300
Z坐标行程 100(调焦)
仪器测量精度(μm) 3+L/75(L为被测长度,单位：mm)
X、Y坐标数显分辨率 0.5μm
外形尺寸 长*宽*高(mm)1040*780*1120
仪器重量 单位(kg) 250
投影屏 投影屏尺寸(mm) Ф 312，使用范围 > Ф300刻有米字线)
投影旋转范围 0~360°
旋转角度数显分辨率 1 ′ 或0.01°
物镜 放大倍数 10X(选) 20X(选) 50X(选) 100X(选)
物方线视场(mm) Ф30 Ф15 Ф6 Ф3
物方线视场(mm) 77.7 44.3 38.4 25.3
测量最大高度(mm) 90 90 90 90
仪器电源 110V/220V(AC) 50/60Hz 总功率400W
建议放置台 载重 ≥250kg 尺寸(长*宽*高)800*550*650(mm)
资料处理系统 DC-3000 多功能资料处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232资料输出
仪器照明 透射与反射照明光源均为24V，150W卤素灯
冷却方式 强制风冷(3轴流风扇)
仪器选配件 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细
|
