三丰Mitutoyo薄片型千分尺122-111- 详细介绍：

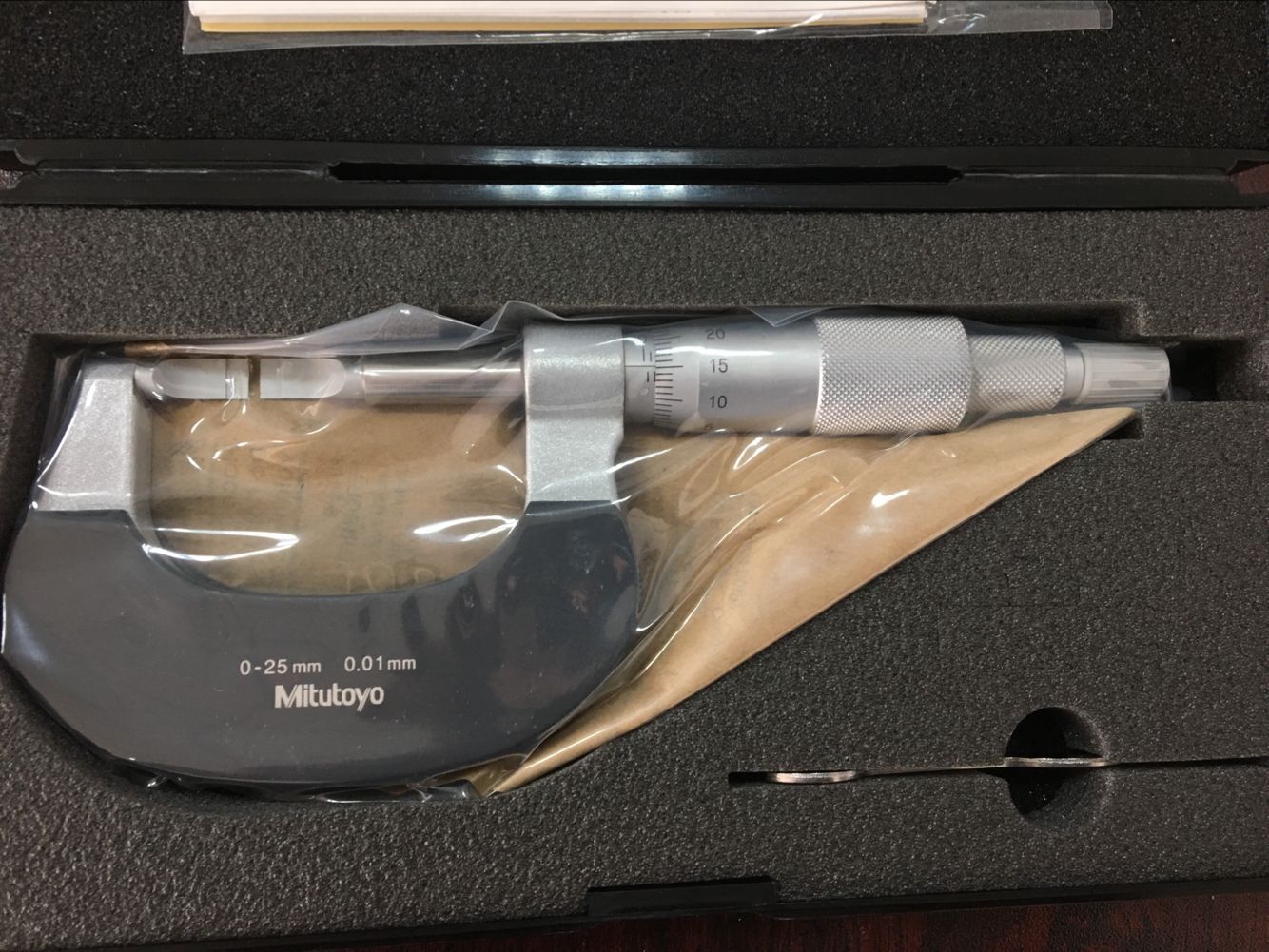

三丰Mitutoyo薄片型千分尺122-111
薄片型千分尺
422,122 系列 — 非旋转测微螺杆型
BLM-M/QM·BLM
特点：
1.测砧和测微螺杆的端面为薄片型，可用于测量花键轴、 键槽等不易测量位置的凹槽尺寸。
2.可用硬质合金测量面。
3.非旋转测微螺杆型。
4.棘轮锁紧装置可保持恒定测力。
规格
平行度 :
测量范围小于 75mm 型为 3μm
测量范围大于 75mm 型为 ( 3+R/100 ) μm,
R 为最*大测量范围 ( mm ) ，小数圆整
类型与尺寸
选件
连接电缆
1m: 05CZA662
2m: 05CZA663
USB Input Tool
USB-ITN-B ( 2m ) : 06ADV380B
连接电缆
1m: 937387
2m: 965013
USB Input Tool
USB-ITN-E ( 2m ) : 06ADV380E
Quickmike
Quickmike的快速进给速度可达 10mm/rev,可快速测量不同形状的工件。
垂直方向上的测砧和测微螺杆之间的偏差
性能参数：
公制型：
|
货号 |
测量范围 |
分辨力 |
精度 * |
备注 |
|
数显型 ( LCD) |
||||
|
422-230 |
0 - 25mm |
0.001mm |
±3μm |
A 型 |
|
422-231 |
25 - 50mm |
|||
|
422-232 |
50 - 75mm |
|||
|
422-233 |
75 - 100mm |
±4μm |
||
|
422-260 |
0 - 25mm |
±3μm |
B 型 |
|
|
422-261 |
25 - 50mm |
|||
|
422-270 |
0 - 25mm |
C 型 |
||
|
422-271 |
D 型 |
|||
* 不包括量化偏差
公制型(Quickmike 型)
|
货号 |
测量范围 |
分辨力 |
精度 * |
备注 |
|
数显型 ( LCD) |
||||
|
422-411 |
0 - 30mm |
0.001mm |
±3μm |
A 型 |
|
422-412 |
25 - 50mm |
|||
* 不包括量化偏差
公制型：
|
货号 |
测量范围 |
分辨力 |
精度 * |
备注 |
|
普通型 |
||||
|
122-101 |
0 - 25mm |
0.01mm |
±3μm |
A 型 |
|
122-102 |
25 - 50mm |
|||
|
122-103 |
50 - 75mm |
|||
|
122-104 |
75 - 100mm |
±4μm |
||
|
122-105 |
100 - 125mm |
|||
|
122-106 |
125 - 150mm |
|||
|
122-107 |
150 - 175mm |
±5μm |
||
|
122-108 |
175 - 200mm |
|||
|
122-109 |
200 - 225mm |
|||
|
122-110 |
225 - 250mm |
±6μm |
||
|
122-115 |
250 - 275mm |
|||
|
122-116 |
275 - 300mm |
|||
|
122-111 |
0 - 25mm |
0.01mm |
±3μm |
B 型 |
|
122-112 |
25 - 50mm |
|||
|
普通型 |
|
|||
|
122-161 |
0 - 25mm |
0.01mm |
±3μm |
C 型 |
|
122-162 |
25 - 50mm |
|||
|
122-141 |
0 - 25mm |
D 型 |
||
|
122-142 |
25 - 50mm |
|||
