万濠投影式刀具仪DTP-A1540 苏州特约店- 详细介绍：
万濠投影式刀具仪DTP-A1540 苏州特约店
| DTP-A1540投影式刀具预调仪 | |
| DTP-A1540投影式刀具预调仪是集光、机、电与视频技术于一体的精密级刀具预调检测仪，主要适用于测量数控铣床、加工中心和柔性制造单元上所使用的镗铣具切削刃的精确坐标位置，并能检查刀尖的角度、圆角及刃口的情况。 | |
| DTP-A1540投影式刀具预调仪有以下特点 | |
|
● X、Z向均采用大理石基座 ● X、Z向均采用开放式光栅尺 ● 使用快速拖动手炳并配合微调手轮操作，瞄准精确且效率高 |
|

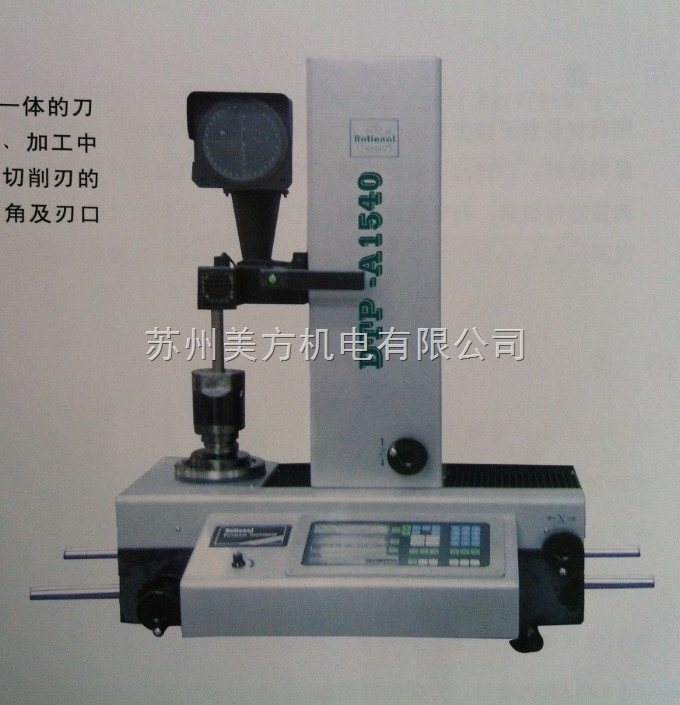

| DTP-A1540投影式刀具预调仪 | |
| DTP-A1540投影式刀具预调仪技术规格参数 | |
| 测量范围 |
直径（X向）：ø 300mm 高度（Z向）：45mm－－－－450mm |
| 主轴 |
BT40（标配） BT30（选配） BT50（选配） |
| 投影屏 | Φ120mm |
| 物镜放大倍数 | 20X |
| 数显分辨率 | 0.5μm |
| 示值误差 |
X向：±IT5/3（R150：±6 μm） Z向：±IT5/2（H400：±13 μm） |
| 气源 | 供应气压：0.6MPa |
| 电源 | AC 110V/220V 50/60Hz |
| 光源 | 24V/20W卤素灯 |
| 外形尺寸（L*W*H） | 690 * 620 * 922（mm） |
| 仪器净重 | 160 kg |
