贵阳新天投影2米测长机JD21 苏州代理

贵阳新天投影2米测长机JD21 苏州代理- 详细介绍:

贵阳新天投影2米测长机JD21 苏州代理

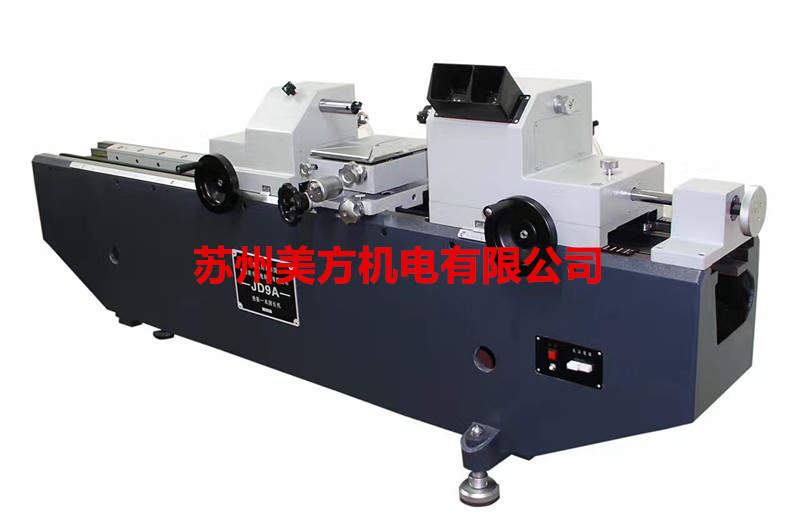

产品图片:

产品介绍:

基座采用优质铸铁,经长期自然时效处理,确保足够钢性和稳定性。

利用爱宾斯坦光学原理,实时修正阿贝误差保证了测量精度。

投影读数屏采用新颖投影系统,像质清晰。

工作台可多方向运动、旋转和偏摆,方便各种形状零件的检测。

测量附件齐全,使用范围广。

应用领域:

端度仪器是用于测量两端面之间距离的仪器,这里所指的“端面”可以是平面或曲面,可以是外表面或内表面。端度系列仪器是一种接触测量仪器,相对于其它计量仪器测量精度更高。
端度系列分为光学计、测长仪、测长机三大类,光学计用于对工件快速比对测量,测长仪对工件在可以小范围内绝对测量,大范围相对测量。测长机用于超长工件的测量。根据结构的不同,端度仪器可以分为立式和卧式。根据采用技术的不同,端度仪器可以分为投影读数式、数码式、光栅式、激光式。
端度仪器测量典型产品:
外尺寸测量:平行平面类零件,如:量块;
          球形面类零件,如:量棒、钢球的检测;
          柱形面类零件,如:圆柱体、轴承;
          以及外螺纹中径检测。
内尺寸测量:平行平面类,如:卡板;
          孔径类,如:环规;
          以及内螺纹中径等。
端度仪器带有多种附件,合理利用各种附件可使各种端度仪器的测量应用更广泛。

贵阳新天投影2米测长机JD21 苏州代理 技术参数:

测量范围(mm)

测量范围 JD9A JD21 JD10A
外尺寸 0-1000 0-2000 0-3000
内尺寸 13.5-900 13.5-1900 13.5-2900

大小测钩深度:   5-50

外螺纹中径测量:   0-140

最小分度值:0.001mm

精度指标:

微米分划尺的示值误差:

±60μm范围内≤±0.20μm

超过±60μm范围内≤±0.25μm

毫米分划尺的示值误差≤±(0.6+L/200)μm

分米分划尺的示值误差≤±(0.5+L/100)μm

(其中L为测量值,单位mm)

测量轴示值变动性

外尺寸测量:≤0.1μm

内尺寸测量:≤0.5μm

测量力(N)

外尺寸测量:2±0.4

内尺寸测量:1.5~2

万能工作台(mm )

垂向行程:0~70

横向行程:0~40

水平位置纵向浮动行程:10

横向测微鼓分度值:0.01

工作台承重:10kg

顶针架最大夹持直径(mm )

当长度在0~170时 ф140

当长度在170~210时ф130

V型支架

高度调节范围(mm):>28

支承工件直径范围:至ф30mm

量块支架:支承量块长度至1000mm

量块研合架:量块架研合长度至 100mm

V型铁工作范围:最大至ф45mm

环境要求:室内温度20℃±1℃,相对湿度≤60%RH

仪器外形尺寸与重量:

型号 仪器外形尺寸(mm) 仪器质量(kg) 仪器质量(kg)
型号 长×宽×高 主机 附件
JD9A 1980×450×750 650 300
JD21 2980×450×750 1200 300
JD10A 4000×450×850 1800 300
