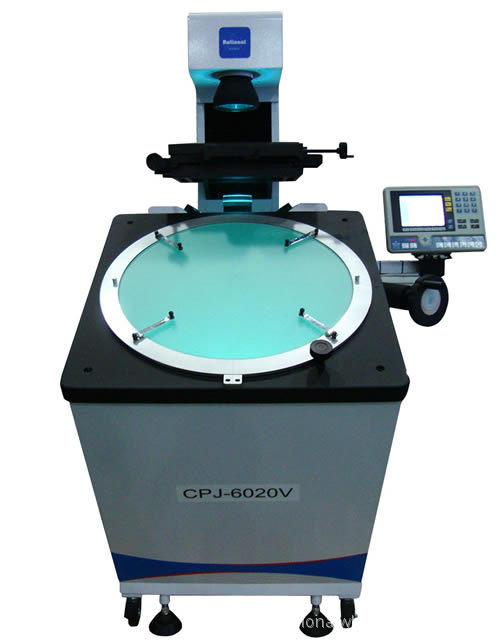

苏州卧式投影仪维修CPJ-6020V 技术人员上门服务

型      号: CPJ-6020V
所属分类:万濠投影仪维修
品      牌:万濠
报     价: 市场价:咨询
分享到:

苏州卧式投影仪维修CPJ-6020V 技术人员上门服务

苏州卧式投影仪维修CPJ-6020V 技术人员上门服务- 详细介绍:

苏州卧式投影仪维修CPJ-6020V 技术人员上门服务

常见故障及维修的技术参数及仪器的使用说明书:

一、万濠RATIONAL影像仪VMS-1510G常见故障及维修影像测量仪的特点:

影像测量仪具有多种数据处理、显示、输入、输出功能, 特别是工件摆正功能非常实用; 仪器备有RS-232接口, 与电脑连接后, 采用专门测量软件M2D可对测绘图形进行处理及输出。 用户可根据各自的需要选配打印机和不同的测量与描准系统。

二、规格参数:
仪器型号 VMS-1510G VMS-2010G VMS-2515G VMS-3020G VMS4030G
工 金属台尺寸(mm) 354×228 404×228 450×280 500×330 606×466
作 玻璃台尺寸(mm) 210×160 260×160 306×196 350×280 450×350
台 运动行程(mm) 150×100 200×100 250×150 300×200 400×300
 仪器重量(kg) 100 110 120 140 240
外形尺寸mm 540× 560× 850(长×宽×高) 760×600×900 970×670×940
Z轴升降行程:150mm 工作距离:108mm
×、Y、Z数显解析度:0.5um ×、Y坐标示值误差: ≤(3+L/75)um
影像系统 摄像机:彩色1/3"CCD摄像机 变焦物镜倍率:0.7~4.5×
视频总倍率: 40~255×
物方视埸: 7-1.1mm 表面光透射光采用LED,亮度可调
电源 180V(AC)-260V(AC) 50Hz

M2D-IMG/QIM-1008影像测量仪测量软件说明:
产品用途
M2D-IMG/QIM1008软件系列是我公司开发影像测量仪专用软件,可以对二维测量的坐标进行可视化分析处理,应用欲各种工模具的逆向工程,广泛用于具有RS232接口的二维测量仪器仪表。

软件特点
● 多点测量点、线、圆、弧、椭圆,提高测量精度
● 坐标平移和坐标摆正,测量更加方便快捷,提高测量效率
● 方便快捷的元素组合功能,用户只需简单的点选图形就可组合出点、线、圆、距离、角度
● 巨集指令,同种工件批量测量更加方便快捷,提出高测量效率
● 测量数据直接发送到AutoCAD中,测量的图形可以dxf文文件保存
● 测量资料可发送到Excel中,进行统计分析,可画出简单的Xbar-S管制图,求出CPK等各种参数
● 多种语言接口切换
● 记录用户程序、编辑指令、教导执行

常见故障及维修软件功能
●元素测量:多点测量点、线、园、弧、椭圆、角度,规定点数测量矩形,自动识别点、线、园、弧
●元素构造:中心点构造、交点构造、中点构造、线构造、园构造、角度构造
●元素预制:点、线、圆、弧
●图形处理:坐标平移,工件摆正
●任意轴摆正,坐标系重置
●图形放大,图形缩小,图形平移,图形打印图形选中,取消选中,图形删除
●设置影像的灰度、饱和度、对比度、影像保存为BMP格式
●影像支持S端输入,影像大小640*480
●十字线寻边
●边缘变色
●人工采点


电脑配置(自备)
●硬件需求
CPU-P4 1.7G 内存-128M以上
提供一串行口、一USB接口、PCI插槽
屏幕分辨率设置1024*768
屏幕色彩品质24位或32位元(IMG、AT)
●操作系统
Windows2000,WidowsXP
●应用软件
建议提供Excel,AutoCAD
万濠RATIONAL影像仪VMS-1510G常见故障及维修:
故障

1、蓝屏;

2、主机和光栅尺、数据转换盒接触不良造成无数据显示;

3、透射、表面光源不亮;

4、二次元打不开;

5、全自动影像测量仪开机找不到原点或无法运动。


原因

由于返厂维修周期长,价格昂贵,最重要的是耽误了客户的正常的工作。造成问题出现的原因很多,但无外乎以下原因:

1、操作软件文件丢失或CCD视频线接触不良;

2、光栅尺或数据转换盒损坏;

3、电源板损坏;

4、加密狗损坏或影像测量仪软件操作系统崩溃。

万濠RATIONAL影像仪VMS-1510G常见故障及维修的内容:CPJ-3007、CPJ-3007Z、CPJ-3010、CPJ-3010Z、CPJ-3015、CPJ3015Z、CPJ-3015A、CPJ-3015AZ、CPJ-3020A、CPJ3020AZ、CPJ-3015cz3025A、CPJ-3025AZ、CPJ-3020A、CPJ-3015CZ、CPJ302CZ、CPJ-3025CZ、CPJ-3015DZ、CPJ-3020DZ、CPJ-3020W、CPJ-4025W、VMS-5030A、VMS-1510F、VMS-2010F、VMS-2515F、VMS-3020F、VMS-4030F、VMS-1510G、VMS-2010G、VMS-2515G、VMS-3020G、VMS-4030G、VMS-2515E、VMS3020E、VMS-4030E、VMS-2515H、VMS-3020H、VMS-4030H、VMS-6060H、WE6800-2、WE6800-3、WE6800E、WE6800-2C、WE6800-3C、WE6800EC、WTB5、WTB1、WTA1、WTA5、WTB05、WTA05、DC-3000、DC-5000、WTA01、WTA02、CMS-554C、CMS-574C、CMS-584C、CMS-665C、CMS685C、CMS-6105C、CMS-886C、CMS-8106C、CMS-8126C、CMS-10108C、CMS-10128C、CMS-10158C、CMS-554MV、CMS564MV、CMS-574MV、CMS-584MV、CMS-665MV、CMS685MV、CMS-6105MV、CMS-554M、CMS-564M、CMS-574M、CMS-584M、CMS-665M、CMS-685M、CMS6105M等万濠RATIONAL投影仪、影像测量仪、三坐标测量仪、机床数显表、光栅尺产品。
苏州美方机电有限公司是万濠RATIONAL光栅尺、数显表、投影仪、影像测量仪、洒满坐标测量仪等产品中国区的销售维修中心,,主要负责销售维修万濠光栅尺、数显表、投影仪、影像测量仪、濠三坐标测量仪等等产品。我公司拥有一支具有专业化服务技术和敬业精神的高效率维修团队。
