万濠复合式手动三坐标测量机CMS-584MV- 详细介绍：

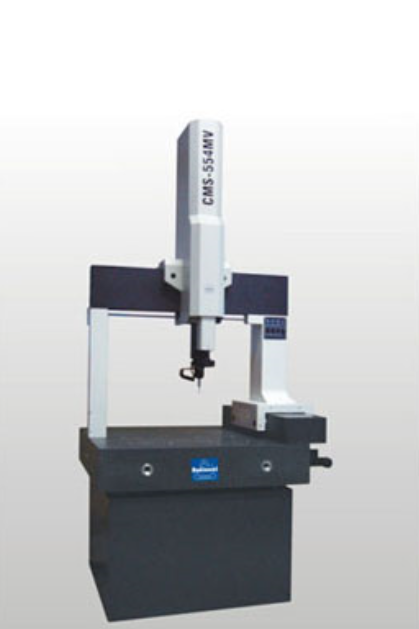

万濠复合式手动三坐标测量机CMS-584MV
产品特点:
在同一台三座標测量机上集成了接触式探测系统和影像式探测系统，大大提高了测量速度、灵活性及工作效率。
技术规格参数:
|
型号 |
CMS-554MV |
CMS-564MV |
CMS-547MV |
CMS-584MV |
CMS-665MV |
CMS-685MV |
CMS-6105MV |
CMS-8105MV
|
|
|
行程(mm) |
X |
500 |
500 |
500 |
500 |
600 |
600 |
600 |
800
|
|
Y |
500 |
600 |
700 |
800 |
600 |
800 |
1000 |
100
|
|
|
Z |
400 |
400 |
400 |
400 |
500 |
500 |
500 |
600
|
|
|
仪器精度 |
空间精度 MPEE=(3.5+L/250)μm 单轴精度 MPEE1=（3.0+L、250)μm |
||||||||
|
|
分辨力：0.5um |
结构形式：移动桥式 |
总功率：75W(不包括电脑) |
||||||
|
系统
特点 |
探测系统：NENISHAW WH20i/影像式探测系统 测量軟體：RationalDMIS(手動)/QMS3D-M |
||||||||
|
外形尺寸(m) |
1.0× |
1.0× |
1.0× |
1.0× |
1.14× |
1.14× |
1.14× |
1.65×
2.1×2.85 |
|
|
整机 |
700kg |
770kg |
840kg |
910kg |
900kg |
1040kg |
1180kg |
2460kg
|
|
|
最大 |
200kg |
200kg |
200kg |
200kg |
500kg |
500kg |
500kg |
1000kg
|
|
| 包装外形尺寸(m) |
1.45× |
1.45× |
1.45× |
1.45× |
1.35× |
1.35× |
1.35 |
1.9× |
|
|
测量精度:(3.0+L/200)μm |
|||||||||
|
摄像机:彩色1/2"CCD摄像机 变倍镜头变倍率:0.7—4.5X 物方视场:11.1mm—1.7mm |
|||||||||
