三丰Mitutoyo比较仪台架215-505-10- 详细介绍：

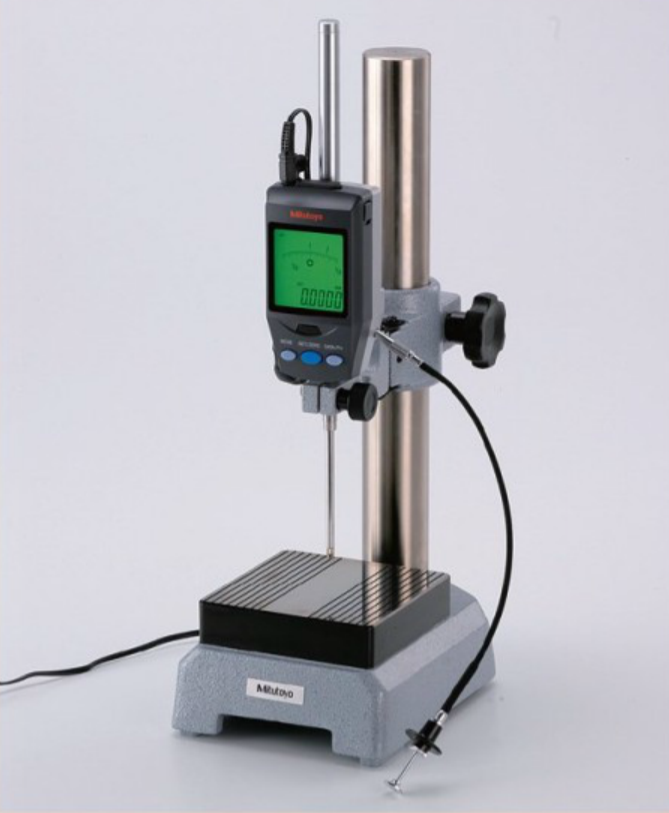

三丰Mitutoyo比较仪台架215-505-10
215 系列 — 比较仪台架
• 比较仪台架有一个稳固的铸铁基座，可以进行精密测量。
• 局部锯齿状测砧能防止非常平的工件移动， 2.3µm (或更高) 的平面度有助于精确测量。
• 215-505-10 型配有螺纹柱，这样可轻松且精确地进行粗调。
• 215-405-10 型的锯齿状测砧为 110×110mm，
•215-505-10 型的锯齿形测砧为 150×150mm。
选件
* 21JAA329: ø8mm 套管
* 21JAA330: ø9.53mm 套管
* 21JAA331: ø15mm 套管
* * 仅适于 215-505-10 型
技术参数：
* 安装孔与测砧的垂直度 ：小于 0.4mm/100mm
|
货号 |
方型测砧尺寸 (W x D) |
立柱行程 |
轴套孔 |
备注 |
|
215-405-10 |
110*110mm |
235mm |
ø8mm, ø9.53mm |
带有1mm范围内微调 |
|
215-505-10 |
150*150mm |
275mm |
ø8mm, ø9.53mm, ø20mm |
带有全程微调 |

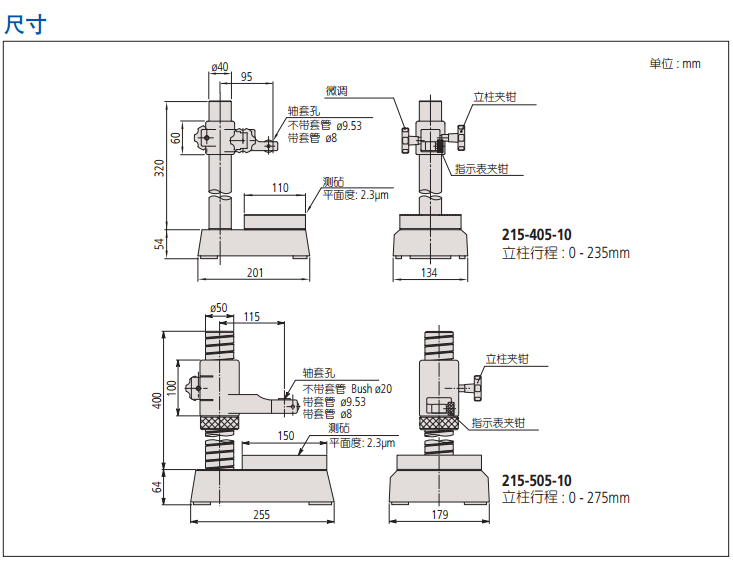

尺寸图：
