三丰Mitutoyo三点式内径千分尺368-769量程：40-50mm)分度值: 0.005mm 或 .0002""
测量方法: 三点式
测针: 硬质钢
(参见第9 页)
尺寸和重量
单位：mm
测量范围L
12 - 16mm 82
16 - 20mm 82
20 - 25mm 94
25 - 30mm 94
30 - 40mm 102
40 - 50mm 102
50 - 63mm 105
62 - 75mm 105
75 - 88mm 105
87 - 100mm 105
100 - 125mm 161
125 - 150mm 161
150 - 175mm 161
175 - 200mm 161
200 - 225mm 161
225 - 250mm 161
250 - 275mm 161
275 - 300mm 161
盲孔测量
测针固定在钳夹上，可直达盲孔底端
测量内径。
测量范围a b
12 - 20mm 2.6 3.5
20 - 30mm 3.4 5.2
30 - 50mm 3.4 10
50 - 100mm 3.4 14
100 - 300mm 19.6 13.8
• 棘轮锁定装置可保持恒定测力。
• 校正环规 (选件) 可用于原点设置。

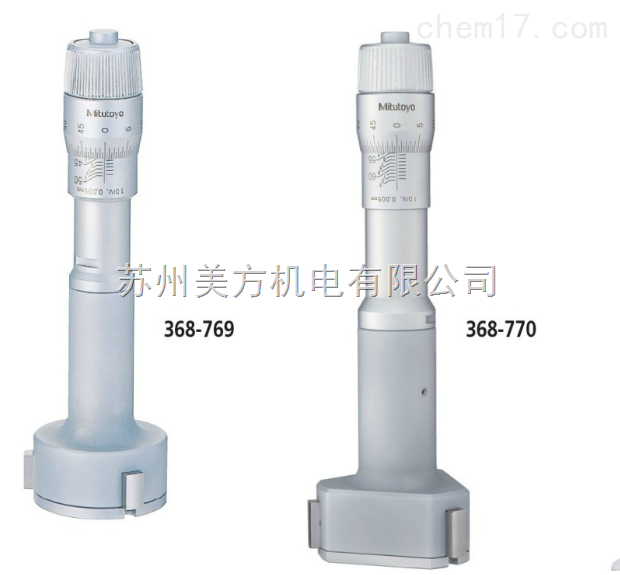

368-769
368-770
368-774
选件
——— : 延长杆 (参见性能参数)
——— : 校正环规 (见122页)
测针 (硬质钢)
圆锥
硬质合金球
硬质合金销
101
日本三丰Holtest (三点内径千分尺) (II型)性能参数
公制型
测量范围货号
12 - 16mm 368-764
16 - 20mm 368-765
20 - 25mm 368-766
25 - 30mm 368-767
30 - 40mm 368-768
40 - 50mm 368-769
50 - 63mm 368-770
62 - 75mm 368-771
75 - 88mm 368-772
87 - 100mm 368-773
100 - 125mm 368-774
125 - 150mm 368-775
150 - 175mm 368-776
175 - 200mm 368-777
200 - 225mm 368-778
225 - 250mm 368-779
250 - 275mm 368-780
275 - 300mm 368-781
英制型
测量范围货号精度延长杆 (选件)
.5"" - .65"" 368-864 ±2μm (小于 2μm) 150mm (952621)
.65"" - .8"" 368-865 ±2μm (小于 2μm) 150mm (952621)
.8"" - 1"" 368-866 ±3μm (小于 3μm) 150mm (952622)
1"" - 1.2"" 368-867 ±3μm (小于 3μm) 150mm (952622)
1.2"" - 1.6"" 368-868 ±3μm (小于 3μm) 150mm (952622)
1.6"" - 2"" 368-869 ±3μm (小于 3μm) 150mm (952622)
2"" - 2.5"" 368-870 ±3μm (小于 3μm) 150mm (952623)
2.5"" - 3"" 368-871 ±3μm (小于 3μm) 150mm (952623)
3"" - 3.5"" 368-872 ±3μm (小于 3μm) 150mm (952623)
3.5"" - 4"" 368-873 ±3μm (小于 3μm) 150mm (952623)
4"" - 5"" 368-874 ±5μm (小于 5μm) 150mm (952623)
5"" - 6"" 368-875 ±5μm (小于 5μm) 150mm (952623)
6"" - 7"" 368-876 ±5μm (小于 5μm) 150mm (952623)
7"" - 8"" 368-877 ±5μm (小于 5μm) 150mm (952623)
8"" - 9"" 368-878 ±5μm (小于 5μm) 150mm (952623)
9"" - 10"" 368-879 ±5μm (小于 5μm) 150mm (952623)
10"" - 11"" 368-880 ±5μm (小于 5μm) 150mm (952623)
11"" - 12"" 368-881 ±5μm (小于 5μm) 150mm (952623)
日本三丰Holtest (三点内径千分尺) (II型)公制型
测量范围货号单体测量范围校正环规备注
12 - 20mm 368-991 12-16, 16-20mm ø16mm 带有延长杆
20 - 50mm 368-992 20-25, 25-30, 30-40, 40-50mm ø25mm, ø40mm 带有延长杆
50 - 100mm 368-993 50-63, 62-75, 75-88, 87-100mm ø62mm, ø87mm 带有延长杆
100 - 200mm 368-994 100-125, 125-150, 150-175, 175-200mm ø125mm, ø175mm 带有延长杆
英制型
测量范围货号单体测量范围校正环规备注
.5"" - .8"" 368-995 .5-.65"", .65-.8"" .65"" DIA. 带有延长杆
.8"" - 2"" 368-996 .8-1"", 1-1.2"", 1.2-1.6"", 1.6-2"" 1"" DIA., 1.6"" DIA. 带有延长杆
2"" - 4"" 368-997 2-2.5"", 2.5-3"", 3-3.5"", 3.5-4"" 2.5"" DIA., 3.5"" DIA. 带有延长杆
4"" - 8"" 368-998 4-5"", 5-6"", 6-7"", 7-8"" 5"" DIA., 7"" DIA. 带有延长杆
368-991 368-992
368-993 368-994
全套套装
包括全套量具 (微分头装置和各种尺寸)
|
