日本三丰数显千分表543-553DC

日本三丰数显千分表543-553DC

日本三丰数显千分表543-553DC

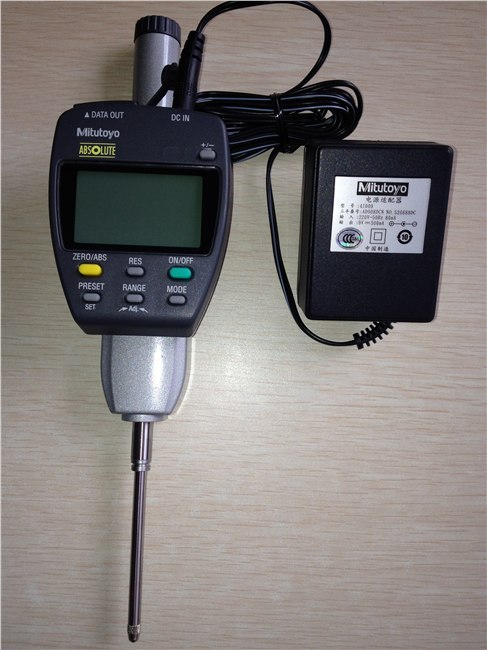

ID-F ABSOLUTE Digimatic 千分表
543系列 — 带有背灯的液晶显示屏
特点
1.由于采用ABSOLUTE线性编码技术，测量参考点一旦被设置，只要电源不间断就不会丢失。
2.通过设置上、下公差进行 GO/±NG 判断，判断结果超出公差时，背灯显示由绿色变为红色。

3.测量中可显示最大值、最小值和溢出值。
4.模拟杆千分表带有一个把手，可进行上、下限接触和零点接触。此千分表与指针式千分表一样，易于操作。模拟杆显示范围可改变。
5.带有SPC数据输出。

技术参数
精度:参见性能参数 (不包括量化偏差)
分辨率:0.01mm/0.001mm 或 .00005'/.0001'/.0005'/
.001'/0.001mm/0.01mm
显示:液晶显示字符高度8.5mm
长度基准: ABSOLUTE 静电线性编码器
最大反应速度:无限制
测力:1.8N/2.3N*以下 (*测量范围为50mm型号)
轴套外径: 8mm (ISO/JIS型 ) 或3/8'(ANSI/AGD型)
测针:带有M2.5x0.45螺纹的硬质合金球(ISO/JIS型)
或带有#4-48UNF螺纹的硬质合金球(ANSI/AGD型)
电源:9V DC (通过AC适配器)
功能
预调、调零、GO/±NG判断、最大／最小值保持、跳动测量、分辨率转换、计数方向转换、电源开／关、
数据输出、英制／公制转换 (英制／公制型)
警告:
低电压、计算错误、溢出错误、公差极限设置错误
选件
936937:SPC 电缆 (1m)
965014:SPC 电缆 (2m)
02AZD790E: 用于U-WAVE的SPC电缆 (160mm)
5540774:心轴提升电缆 (行程: 25mm)
02ACA571: 用于25mm/1'型号的附加心轴弹簧*
02ACA773: 用于50mm/2'型号的附加心轴弹簧*
264-504:Digimatic 迷你处理器 DP-1VR
543-004-1: Digimatic 预调节器
215-154:花岗岩比较仪台架
215-504:比较仪台架
215-821:比较仪台架

应用
差值/跳动测量
实例:千分表从A点移至D点
差值 (或全跳动) 显示A尺寸， B (最大值) 和C (最小值)可通过简单按键被顺序调出。

性能参数
公制型

* T为区分交流电源电压，在货号后加上以下后缀:A 适于UL/

CSA，D适于CEE，DC适于CCC，E适于BS，K适于EK，无后

缀适于JIS/100V。

英制/公制型

* T为区分交流电源电压，在货号后加上以下后缀:A 适于UL/

CSA，D适于CEE，DC适于CCC，E适于BS，K适于EK，无后

缀适于JIS/100V。
