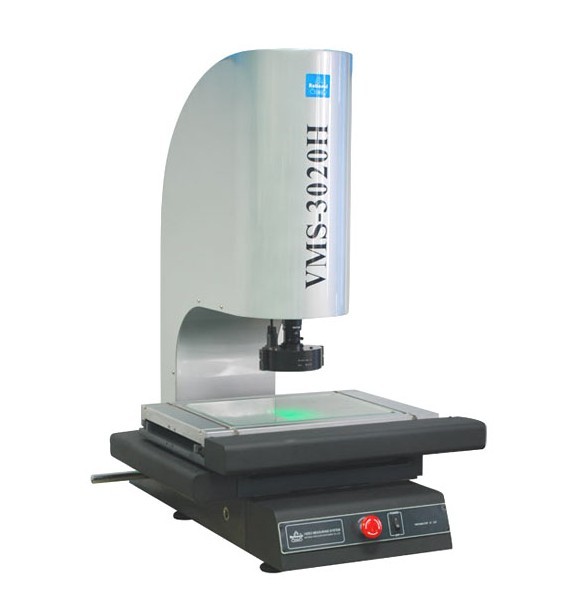

万濠全自动影像测量仪VMS-3020H

万濠全自动影像测量仪VMS-3020H- 详细介绍:

万濠全自动影像测量仪VMS-3020H

产品名称:万濠VMS-3020H、万濠全自动影像测量仪、CNC全自动影像测量仪、苏州万濠精密仪器、苏州万濠影像仪、苏州万濠全自动二次元

VMS-H系列产品是本公司推出的增强型CNC型影像测量仪器。其结构精美观大方,操纵简便,结合本公司自主研发的QIM5008自动测量软件可实现高效率的批量测量。


万濠VMS-3020H具有以上特点:

1. 程控恒流驱动式四环四区表面冷光光源,可适应复杂的工件测量

2. 具有快速自动对焦,自动寻边,强大的编程和自动测量功能

3. 采用亚像素细分技术,提高边界分辨能力

4. 在线SPC数据处理分析,大批量治具测量

5. X、Y、Z三轴步进伺服控制,定位精度高速度快,X、Y速度可达180mm/s,运行平稳

6. 采用自主开发的嵌入式模块控制系统,将负责的控制系统集成于仪器内部,稳定性更高

7. 采用花岗石低座,性能稳定,不易变形

8. 激光指示器指示测量位置,快速定位

9. 可选配自动变倍功能,无需要重复像素校正实现多倍率下高效测量

技术规格参数:

型号

VMS-2515H VMS-3020H VMS-4030H

金属台尺寸(mm) 450×280 500×330 606×466
玻璃台尺寸(mm) 306×196 350×250 450×350
运动行程(mm) 250×150 300×200 400×300
X、Y、Z数显分辨力 0.5μm
示值误差 E1XY=(2.5+L/100)μm(L为被测长度,单位:mm)
截面原点一致性误差(μm) E020 (Z轴升降行程每100mm)
外形尺寸(mm) 760×600×900 760×600×900 970×670×940
仪器重量(kg) 146 168 266
Z轴升降行程 150(可订购至300MM)
仪器配件 1X 镜筒(标配) 0.5X 镜筒(选配) 工作距离(mm)
变倍镜头 0.7-4.5X 0.7-4.5X
附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm)
0.5X(选配) 10-64X 22-3.4 5-32X 44-6.8 175
1X(标配) 20-128X 11.1-1.7 10-64X 22-3.4 92
2X(选配) 40-256X 5.5-0.9 20-128X 11.1-1.7 36
品牌电脑(标配)、操纵杆(标配)

影像系统

1/2”彩色CCD摄像机;变倍镜头:品牌变倍镜头(选购件)
变倍镜头倍率:0.7X~4.5X;视频倍率:20~128X(19.5”显示器,分辨率1440*900)
物方视场:11.1mm~1.7m
电源:AC 100-240V 50/60Hz. 功率:250W (不包含电脑)
